孔板流量計特殊使用測試的對比分析

發布時間：2022-11-10 08:05:25 點擊次數：

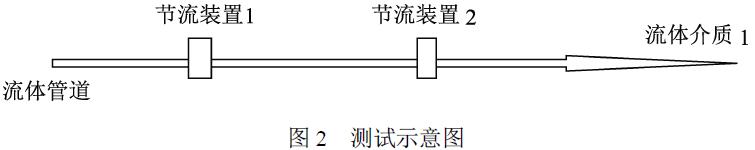

假設某一口徑的管道安裝兩套按不同密度流體介質設計的孔板流量計裝置1和2，其使用設計條件是：介質密度大小不同其他條件相同，且設計計算出來的壓差和對應體積刻度流量一樣，則設計結果是節流孔徑密度大的孔徑大，密度小的孔徑小。現按照?qǐng)D2方法測試兩套孔板節流裝置1和2流量，假設介質1的密度為ρ₁、介質2的密度為ρ₂，且ρ₁＞ρ₂，現管道內流動的為流體介質1，那么流過孔板流量計裝置2的流體流量會怎樣呢？測試方法示意圖見圖2。

其實驗測試結果是：流過孔板節流裝置2的流體流量Q₂會高出流體介質1的實際流量Q₁。這是因?yàn)?，已知介質密度ρ₁＞ρ₂，在設計計算出來的壓差和體積刻度流量一樣情況下，即△P_max1=△P_max2=△P_max,Q_max1=Q_max2=Q_max情況下，則節流裝置1的孔徑大于節流裝置2的孔徑。其實驗測試結果的理論邏輯關系如下：
（1）流體介質1流經節流裝置1，設差壓為△P1，則對應流量為

；
（2）流體介質1流經節流裝置2，設差壓為△P2，則對應流量為

；
（3）又因△P₂＞△P₁，所以，Q₂＞Q₁。
現將介質體積流量Q₁和Q₂轉換為質量流量M₁和M₂，則M1=Q₁ρ₁、M2=Q₂ρ₂，且根據流體的連續性原理知：M₁=M₂，即Q₁ρ₁=Q₂ρ₂
在知道了流體介質1流經孔板流量計裝置2所計量出來的流量Q₂，也就是計量系統認為還是流體介質2流過節流裝置2流量，則該流量Q₂應該修正為流體介質1的流量：Q₂修正=Q₂×ρ₂/ρ₁（即Q₂修正=Q₁）。同時也可以不用修正流過節流裝置2的體積流量Q₂，用節流裝置2的體積流量Q₂直接求出所測流體介質1的質量流量M₁。
